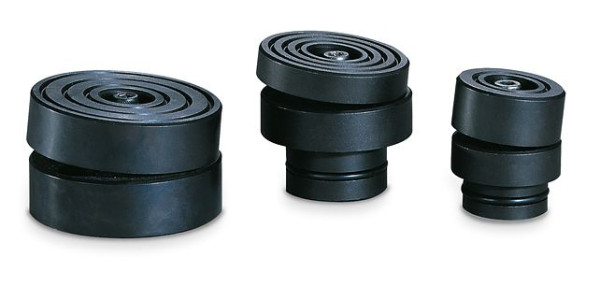

YALE TS-20H Bewegliches Druckstück, 192104204, 4053981996295

YALE TS-20H Bewegliches Druckstück, 192104204, 4053981996295

Passend zu allen Hydraulikzylindern Baureihe YH, 20to, YH-20/….

Pendeldruckstücke werden eingesetzt, wenn nicht parallele Auflageflächen zu erwarten sind.

Die ideale Krafteinleitung erfolgt mittig auf die Kolbenstange des Hydraulikzylinders ohne Querkräfte (Bild 1). In der Praxis sind die Einsatzbedingungen jedoch nicht immer ideal.

Der Einsatz von Pendeldruckstücken ist dringend zu empfehlen, wenn Hydraulikzylinder zwischen nicht parallelen Flächen eingesetzt werden. Nicht parallele Flächen verlagern die Achse der Krafteinleitung an den Rand des Kolbens bzw. des Druckstücks. Dadurch entstehen sehr hohe Flächenpressungen an den entsprechenden Seiten des Kolbens und des Zylindergehäuses.

Pendeldruckstücke ziehen die Achse der Krafteinleitung wieder in Richtung des Kolbens und reduzieren so die seitlichen Flächenpressungen bzw. Reibwerte sowie punktuelle Belastungen. Die Oberteile der Druckstücke können in einer Kugelpfanne um 5° schwenken.

Ausstattung und Verarbeitung

• Belastung 20 t
• Abmessungen (LxBxH): 50x50x51 mm
• Aufnahmegewinde: M36x2 Außengewinde
• Gewicht: 0,33 kg

Durch den Einsatz des Pendeldruckstücks erhöht sich die Bauhöhe des Zylinders um 21 mm.
