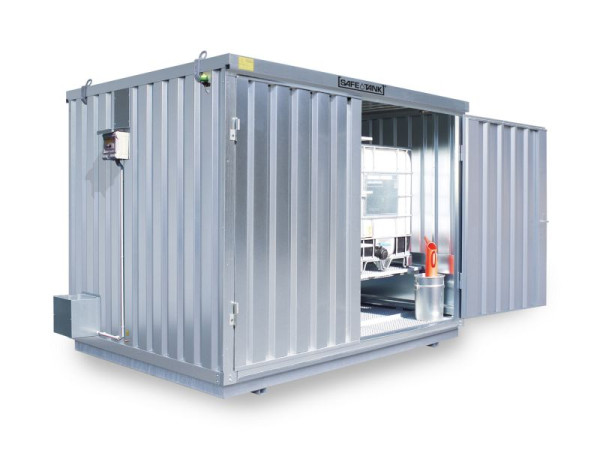

SÄBU SAFE Tank 1000 KTC ECO energie-effizient durch bedarfsgerechte Lüftersteuerung, F11183820301

SÄBU SAFE Tank 1000 KTC ECO energie-effizient durch bedarfsgerechte Lüftersteuerung, F11183820301

Mit allgemeiner bauaufsichtlicher Zulassung des DIBt Berlin Z-38.5-282 und Ü-Zeichen Einzelmodul, Doppelflügeltür (symmetrisch geteilt) auf der 3 m Seite

• Außenmaße mit Berücksichtigung von Anbauten
• Innenmaße ohne Berücksichtigung von Einbauten
• Wand: sendzimirverzinktes vertikales Trapezblech
• Dach: sendzimirverzinktes Trapezblech mit integrierten Regenrinnen an der Längsseite
• Tür: sendzimirverzinktes vertikales Trapezblech mit Profilzylinder, Schloss und Drückergarnitur, verzinkte Scharniere am Türblatt angeschweißt, Türanschlag DIN rechts
• Boden: Auffangwanne aus 3 mm Stahlblech (S 235JR), feuerverzinkt, flüssigkeitsdicht verschweißt, Schweißnahtprüfung, mit 2 verzinkten Stahlunterzügen (40 H x 60 B mm), zur Bodenfreiheit
• Wanne ist abgedeckt mit herausnehmbaren, verzinkten Gitterrosten
• Maschenweite 33 x 33 mm
• Flächenlast 1.000 kg/m² / Radlast 163 kg berechnet auf eine Fläche von 200 x 200 mm
• Anschlusspunkt zur Erdung

Einsatzgebiet:

• zur Lagerung von nicht brennbaren, wassergefährdenden Flüssigkeiten, gemäß GHS Kategorie 1-4
• passive Lagerung von brennbaren Medien (GHS 1-3)
• aktive Lagerung von brennbaren Medien (GHS 1-3) mit temporärer Lüftung (bei Betrieb min. 5-facher Luftwechsel/h) und Strömungswächter

Funktionsweise:

• beim Öffnen der Tür wird die explosionsgeschützte Lüfteranlage automatisch durch einen bedarfgesteuerten Lüfterschalter aktiviert.
• das Aufleuchten der grünen Kontrollleuchte im Außenbereich signalisiert, dass eine ausreichende Lüftung vorhanden ist.
• Der Zutritt ist nur bei aufleuchtender grüner Leuchte erlaubt.
• Die Gebinde dürfen nur unter Berücksichtigung der Prüffallhöhe gelagert und gehandhabt werden.
• Nach Abschluss der Tätigkeiten müssen alle Gebinde wieder vorschriftsmäßig verschlossen werden.
• Nach dem Verlassen des Gefahrstofflagers läuft der explosionsgeschützte Lüfter noch ca. 20 Minuten weiter (Standard-Einstellung der Zeitschaltuhr).
• Die mitgelieferte Betriebsanweisung und angebrachte Warnkennzeichnung sind zu beachten.

Elektroinstalltion:

• Ausführung nach VDE 0100
• Ex-geschützter Lüfter
• Differenzdruckwächter
• bedarfsgesteuerter Lüfterschalter
• Sicherungskasten IP65
• FI-Schutzschalter 2-polig 25A/0,03A
• Motorschutzschalter mit Hilfskontakt
• Leuchtmelder (2 Stück)
• Signalleuchte
• Leitungsschutzschalter

Achtung:
gemäß TRGS 510 sind bei der Lagerung von brennbaren Flüssigkeiten Sicherheitsabstände zu umliegenden Gebäuden einzuhalten.
Unsere Fachberater helfen Ihnen hierbei gerne weiter.

Aufstellort:

• Außenaufstellung
• montierte Ausführung

Statische Grundlagen:

• prüffähige, ortsgebundene Statik nach Eurocode auf den Berechnungsgrundlagen DIN EN 1990 + NA 2010 (Grundlagen Tragwerksplanung), DIN EN 1991 Teil 1-1,1-3,1-4 + NA 2010 (Einwirkung auf Tragwerke), DIN EM 1993 Teil 1-1, 1-3, 1-8 + NA 2010 (Bemessung von Stahlbauten)
• Dachbelastung bei verteilter Last: 220 kg/m² (der Betreiber muss höhere Lasten verhindern)
• Windlast 0,59 kN/m² (entspricht Windlastzone 2) Standortbezogen, gem. Eurocode 3

Zertifikate:

• DIN ISO 9001 Zertifizierung
• DIN ISO 14001 Zertifizierung
• DIN EN 1090 Zertifizierung
• CE-Kennzeichnung

Kundenseitige Leistungen:

• erstellen der Fundamente das Fundament muss in der Lage sein, die anfallenden Lasten aufzunehmen, Tragfähigkeit, Gebrauchstauglichkeit und Dauerhaftigkeit gem. DIN EN 206
• Aufstellung, Ausrichtung und Verankerung
• Erdungsanschluss an bauseitig erstellte Ring-, Fundamente oder Tiefenerder
• durch den Betreiber bleibt zu prüfen, ob eine statische Anpassung an die Örtlichkeit erforderlich ist (sollte dies erforderlich sein, sprechen Sie mit unseren Fachberater, die Ihnen gerne weiter helfen).
• Erstellung eines Explosionsschutzdokumentes
