Offgridtec HomePremium S USV Solaranlage 9000Wp E-Box-48100R-TE+ 15,4Wh 3-phasig mit Stromzähler, 4-01-019545-001

Offgridtec HomePremium S USV Solaranlage 9000Wp E-Box-48100R-TE+ 15,4Wh 3-phasig mit Stromzähler, 4-01-019545-001, 4262440566027

Universell einsetzbares 3-phasiges Komplettsystem bestehend aus Solarmodulen von Luxen, Pytes LifePo4 Speicher und Leistungselektronik von Victron Energy.

• 9 kWp Modulleistung
• 15,4 kWh LifePo4 Speicher von Pylontech
• Victron MultiPlus-II Wechselrichter 48/3000 und 450/100 SmartSolar Laderegler

Extrem Vielseitiges Komplettpaket - Deine leistungsstarke All-in-One Solarlösung mit hochwertigen Premium-Komponenten für maximale Energieunabhängigkeit
Die Offgridtec HomePremium Serie (3-phasig) ist ein äußerst vielseitiges System zu einem unschlagbaren Preis-Leistungsverhältnis. Es eignet sich sowohl als USV-Backup-Lösung mit der Möglichkeit zur Auswahl zwischen Netz- und Batteriepriorität, als auch als Eigenverbrauchsanlage für Solarenergie. Die Leistungsfähigkeit dieser Solaranlage ist nahezu unbegrenzt und kann je nach individuellem Bedarf angepasst werden. Im Set enthalten sind hochwertige LiFePO4-Akkus von Pytes, Victron Elektronikbestandteile und Full-Black Solarmodule von Luxen. Auf Anfrage sind Erweiterungen sowohl auf der Modul- als auch auf der Akkuseite möglich. Zusätzliche Geräte können am Wechselrichter angeschlossen werden, um die Ausgangsleistung zu erhöhen.

Alle für den Anschluss benötigten Komponenten, außer den Solarmodulhaltern, sind im Lieferumfang enthalten. Das System wird nicht vorkonfiguriert zu dir geschickt.

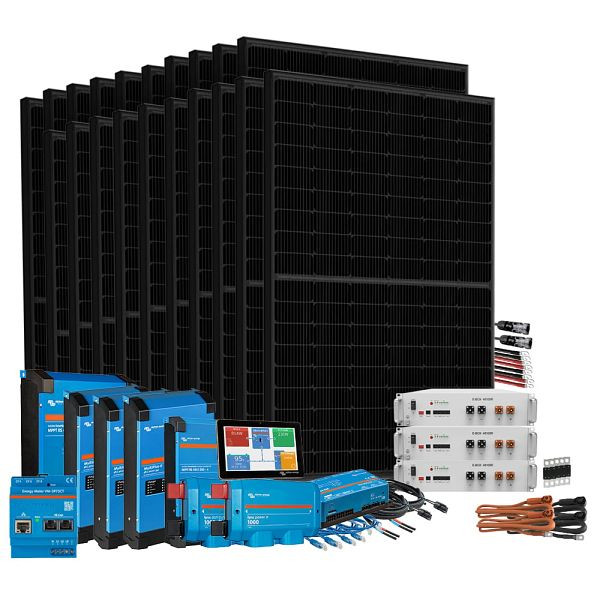

Teileliste – das ist drin

• 20x Luxen Solar 450W Bifazial TopCon N5 Full Black Solarmodule
• 3x Pytes E-Box 48100R-TE+ 5,12 kWh 51,2V LiFePO4 Batterie
• 3x Victron MultiPlus-II 48/3000/35-32 230V
• 1x Victron Cerbo GX MK2 Kommunikationszentrale Systemüberwachung
• 1x Victron Energy Lynx Power In
• 1x Victron Lynx Distributor
• 1x Victron GX Touch 50 Anzeigepanel für Cerbo GX MK2
• 1x Victron SmartSolar MPPT RS 450/100 48V Laderegler
• 4x Offgridtec 1m Batteriekabel 35mm² beidseitig M8 Ösen
• 2x Offgridtec 10m 6mm² Profi-Verbindungskabel Solarmodul zu Solarladeregler
• 2x Offgridtec 10m 6mm² MC-4-Verbindungskabel Stecker/ Buchse Verlängerung
• 2x 0,9m Victron RJ45 UTP Kabel
• 2x 3m Victron RJ45 UTP Kabel
• 1x Offgridtec 5er-Set MEGA-Sicherung 125A 70V für 48V Systeme
• 1x Pytes Datenkabel Batterie zu Victron Inverter 3,5m MultiPlus 2
• 1x Pytes Stromkabel Batterie zu Inverter 2m, positiv
• 1x Pytes Stromkabel Batterie zu Inverter 2m, negativ

Bei Auswahl Stromzähler

• 1x Victron VM-3P75CT Energy Meter
• 1x Victron 5m RJ45 UTP Kabel

Erweiterte Nutzung deines HomePremium-Systems
Die Lieferung des HomePremium-Systems erfolgt wahlweise mit oder ohne Victron Stromzähler und Kabel, wobei für den Aufbau eines Energy Storage Systems jeweils zwingend ein Energiezähler mit Anschlusskabel erforderlich ist.

Mit diesem Stromzähler kannst du eine netzparallele Installation vornehmen und danach deinen Energieverbrauch überwachen, bzw. deine Energiekosten kontrollieren. Dank der Phasenkompensation könntest du sogar den 3-phasigen Zähler auch für 1-phasige Systeme nutzen. Damit sind nahtlose Integrationen von dezentralen Energiequellen und Verbrauchern in das bestehende Stromnetz kein Problem.

Luxen Solar 450W Full Black Solarmodul
Das bifaziale 450W Full Black Solarmodul der Serie Luxneri N5 von Luxen Solar ( MPN LNDX-450ND ) setzt neue Maßstäbe in der Solartechnologie. Es vereint innovative Technologien wie die LECO N-TOPCon Zelltechnologie und ein 96-Zellen-Halb-Layout, um die Effizienz zu maximieren. Zudem kommt die SMBB Half-Cut Zelltechnologie zum Einsatz, die zur Optimierung der Leistungsfähigkeit beiträgt

• LECO N-TOPCon Zelltechnologie
• SMBB Half-Cut Zelltechnologie
• Niedriger BOS & LCOE
• Bifaziale Zellmodultechnologie
• Hervorragende Anti-PID und Low LID Leistung
• Reduzierte Hotspot-Gefahr
• 3 Bypass Dioden - minimierter Leistungsabfall bei Beschattung
• hoher Zellwirkungsgrad von über 22,52%

Technische Daten

• maximale Leistung: 450W
• Modulspannung (Vmp): 30,08V
• max. Strom (Imp): 14,96A
• Leerlaufspannung (Voc): 35,21V
• Kurzschlussstrom (Isc): 16,02A
• Modulwirkungsgrad: 22,52%
• max. Betriebsspannung: 1500V DC
• Betriebstemperaturbereich: -40°C bis +85°C
• Abmessungen: 1762 x 1134 x 30mm
• Zellen: 96 (6x16)
• Schutzart IP68
• Anschluss: MC4
• Gewicht: 24kg

Die Pytes E-Box 48100R-TE+
Die Pytes E-BOX 48100R-TE+ (MPN: 110402100202) ist ein LiFePO4-Energiespeicher mit 5,12 kWh Kapazität und überzeugt durch hohe Sicherheit, durchdachte Konstruktion und konstante Leistung im Dauerbetrieb. Die kompakte, wartungsfreie Batterie lässt sich schnell installieren und per Parallelschaltung modular zu größeren Speichersystemen ausbauen. Ideal als zuverlässige Basis für dein individuelles Speicherprojekt.

• LFP-Speicher der neuesten Generation
• Über 6000 Zyklen bei 90% DoD
• Intelligentes Energiemanagement
• Ideal zur Notstromversorgung
• Weitreichende Kompatibilität
• Modular erweiterbar
• CAN & RS485 Kommunikation

Technische Daten

• Batteriechemie: Lithium-Eisenphosphat (LFP)
• Nennspannung: 51,2 V
• Spannungsbereich: 47,5-57,6 V
• Nennleistung: 100 Ah
• Nennenergie: 5,12 kWh
• Max. Ladestrom: 50 A
• Max. Entladung: 50 A
• Ladetemperatur: 0~50°C
• Entladetemperatur: -10~50°C
• Wirkungsgrad: ≥95%
• Kommunikationsprotokoll: RS-232, RS-485, CAN
• Zykluslebensdauer: >6000 Zyklen bei 90% DoD
• Abmessungen: 440 x 620 x 117 mm
• Gewicht: 51 kg

Das Herzstück der Anlage – der Victron MultiPlus-II 48/3000
Der Multiplus-II 48/3000/35-32 von Victron Energy ist eine hochwertige Gerätekombination (MPN PMP482305010), die klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion kombiniert. Erweiterte Funktionen wie PowerControl und PowerAssist mit 50 A machen ihn ideal für ESS-Anwendungen. Mit einem Wechselrichter von 3000 W (2400 W bei linearer Belastung), einem 48 V Batterieladegerät von 35 A und einem 32 A Transferschalter ermöglicht er schnelles Umschalten zwischen AC-Anschlüssen.

• PowerControl und PowerAssist –Steigerung von Netz-oder Generator-Leistung
• eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)
• kann als Backupgerät in netzgekoppelten Anlagen eingesetzt für die Stromversorgung bei Netzausfällen
• bestens geeignet für sowohl für den Einsatz in Offgridtec-, als auch Ongrid Systemen
• VE.Bus Schnittstelle für Parallel-und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration
• praktisch unbegrenzte Leistung durch Parallel-und Drei-Phasen-Betrieb
• kann vor Ort oder aus der Ferne mittels VEConfigure Software konfiguriert werden
• Zugelassen nach VDE-AR-N 4105
• 3000 W Leistung bei nicht linearer Belastung 2400 W Dauerbelastung und 6000 W Spitzenleistung
• für 48 V Batteriespannung, 32 A Transfer-Schalter und 35A Batterieladegerät
• Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
• max. Wirkungsgrad liegt bei 95%, Schutzklasse IP22

Konfiguration
Die Auslieferung des MultiPlus-II erfolgt standardmäßig unkonfiguriert. Du findest hier im Downloadbereich die Konfigurations-Anleitung für das System. Solltest du eine Vorkonfiguration durch uns wünschen, können wir dies gern gegen Aufpreis für dich übernehmen. Hierzu legst du den oben Artikel Offgridtec Vorkonfiguration beim Bestellvorgang in den Warenkorb. Der Versand kann in diesem Fall 3-5 Werktage länger in Anspruch nehmen, bis die Konfiguration durchgeführt wurde.

Maximale Flexibilität dank zweier Wechselstromausgänge
Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt das MultiPlus-II die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn am Eingang des MultiPlus-II Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.

Victron Energy Cerbo GX MK2 und GX Touch 50 – die Kommunikationszentrale deines Systems
Die neueste Systemüberwachung von Victron Energy bietet eine einfache Kontrolle und Konfiguration dank des GX Touch 50, einem wasserdichten 5-Zoll-Touchscreen. Das Cerbo-Modul ermöglicht nicht nur eine optimale Leistung und Überwachung für Solar-Lade-Regler und netzgebundene Wechselrichter, sondern auch die Maximierung der Systemleistung auf bisher unkomplizierte Weise.

Durch die Bluetooth-Fähigkeit des GX Touch 50 ist der Zugriff auf das System noch schneller und einfacher möglich. Montagematerial und Verbindungskabel sind in der Lieferung enthalten, während eine optionale Wandhalterung für das GX Touch 50 separat erhältlich ist.

Das Victron Remote Portal (VRM) ist ein kostenloser Victron Energy Service, welcher es ermöglicht die Daten deines Systems aus der Ferne auszulesen und die Geräte entsprechend zu konfigurieren. So haben Sie auch bei Abwesenheit immer die volle Kontroller und Übersicht über alle relevanten Systemparameter. Die Funktionalität ist als Demoversion online verfügbar und bestens geeignet um sich einen ersten Eindruck zu verschaffen

Sicherheitshinweis: Lassen Sie dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
