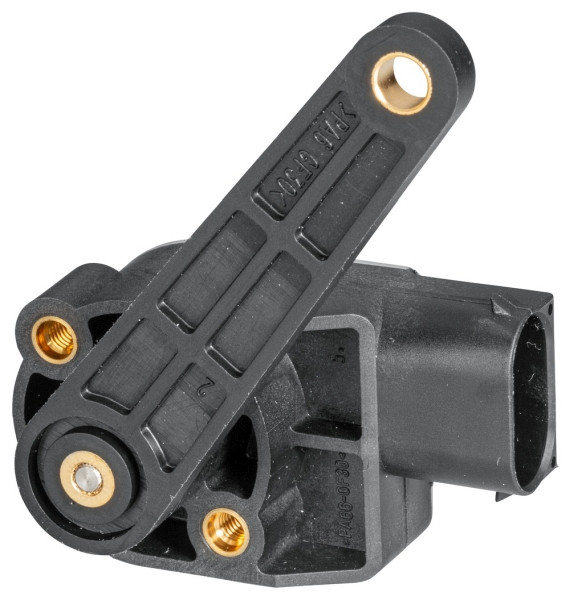

HELLA Stellelement, Leuchtweitenregulierung, mechanisch, 6PM 008 161-121

HELLA Stellelement, Leuchtweitenregulierung, mechanisch, 6PM 008 161-121, 4082300183283

Anwendung: Die CIPOS®-Drehwinkelsensoren (Contactless Inductive Position Sensor) lassen sich in einem weiten Anwendungsgebiet unter rauen Umgebungsbedingungen einsetzen, um Winkel präzise und zuverlässig zu messen. Besonders die Unempfindlichkeit gegen magnetische Felder und die hohe Temperaturstabilität zeichnen die bei sämtlichen Drehwinkelsensoren eingesetzte CIPOS®-Technologie aus. Die Winkelbestimmung erfolgt dabei induktiv über ein berührungsloses und somit verschleißfreies Verfahren. Dadurch ist die hohe Messgenauigkeit über die gesamte Lebensdauer gewährleistet. Die redundanten Sensoren (Doppelsensoren) ermöglichen eine Ausfallerkennung und damit eine höhere Sicherheit des Gesamtsystems. Aufbau und Funktion: In dem lasergeschweißten Gehäuse aus Polyamid PA66 wird die Drehbewegung des Hebelarms über den Rotor induktiv ermittelt. Ein ASIC (Application Specific Integrated Circuit) kalkuliert präzise die Position des Rotors. Durch eine sich wiederholende Kennlinie des Ausgangssignalverlaufs (abhängig von der verwendeten Sensorstruktur) sind unterschiedliche Einbaulagen realisierbar. Dieses erhöht die Anzahl der flexiblen Einsatzmöglichkeiten des Sensors.

• Hohe Genauigkeit durch interne 14 Bit Auflösung
• Hohe Temperaturstabilität und Linearität
• Hohe Unempfindlichkeit gegenüber magnetischen Feldern

OE-Referenzen: LINDNER 3010513
